Presse universelle MecaMotion par

Montage et câblage du matériel électrique

Montage de l'unité de contrôle D410-2 et du module de puissance PM240-2

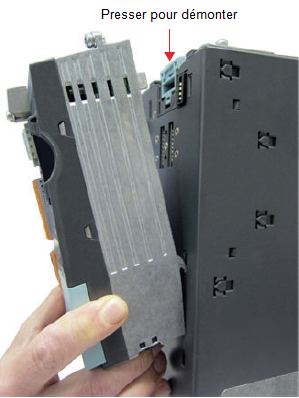

L'unité de contrôle D410-2 vient se monter directement sur le module de puissance PM240-2, comme montré sur la figure 1.

Demontage D4102 2

Figure 1: Montage de la D410-2 sur la PM240-2

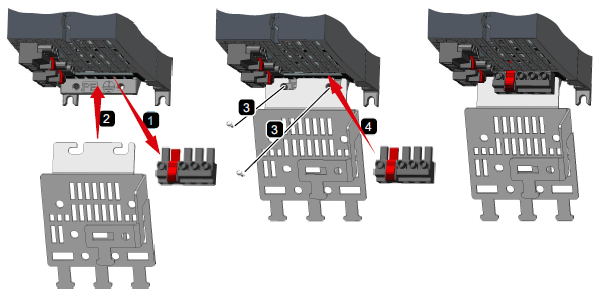

Le module de puissance PM240-2 se fixe directement sur la plaque de montage de l'armoire électrique à l'aide de trois vis M4. Le kit de blindage du système se fixe à la PM240-2. (voir la figure 2 ci-dessous)

Fixation kit blindage PM240-2

Figure 2: Montage du kit de blindage sur PM240-2

Les dimensions du module de puissance sont données dans le tableau 1 et illustrés dans la figure 3.

Taille

Largeur [mm]

Hauteur sans tôle de blindage [mm]

Hauteur avec tôle de blindage [mm]

Profondeur avec D410-2 [mm]

Profondeur sans D410-2 [mm]

FSA

73

196

276

165

240

FSB

100

292

370

165

240

FSC

140

355

432

165

240

Tableau 1: Dimension de la PM240-2

Les dimensions de perçage du module de puissance sont données dans le tableau 2 et illustrés dans la figure 3.

Taille



Cotes de perçage [mm]

h

b

c

FSA

186

62.3

6

FSB

281

80

6

FSC

343

120

6

Tableau 2: Dimension de perçage

Dimension PM240-2 2

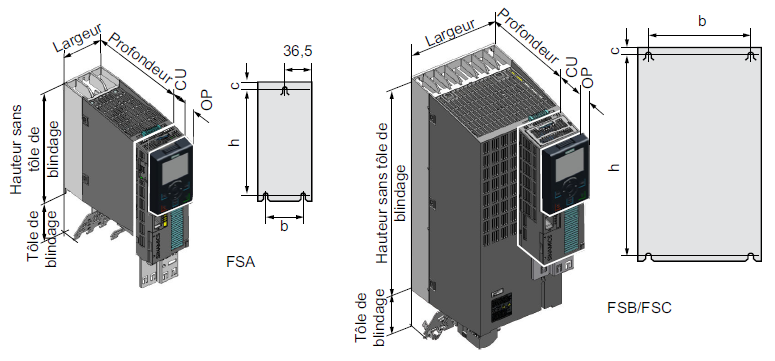

Figure 3: Dimensions du module de puissance et cotes pour le perçage

Attention, le module de puissance doit être monté uniquement en position verticale avec les branchements moteurs en bas.

Pour que le refroidissement du module de puissance puisse se faire correctement, il est obligatoire de laisser un espace en dessous, au dessus et devant celui-ci.

Taille



Espacements pour l'air de refroidissement [mm]

en haut

en bas

devant

FSA

80

100

100

FSB

80

100

100

FSC

80

100

100

Table 3: Espacement pour l'air de refroidissement

Câblage électrique

Pour le câblage du module de puissance PM240-2 ainsi que de l'unité de commande D410-2, se référer au document "Schéma bloc de la presse universelle"
