Vue globale du système "Presse universelle"

Scroll Précédent Accueil Suivant Plus

Vue globale du système "Presse universelle".

SchemaBlocFonctionnementhardware_4

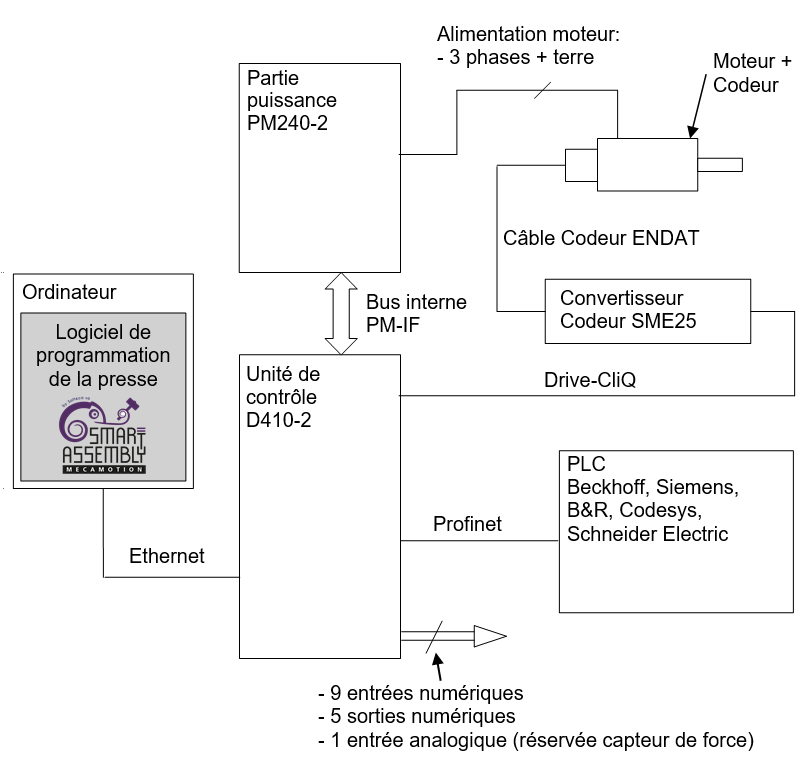

Figure 1: Schéma bloc de la presse dans le cas de figure ou le moteur n'est pas de marque Siemens

La presse universelle est construite autour d'une architecture SIMOTION (Siemens). Cette architecture est composée du matériel suivant :

CPU D410-2 spécifique à la commande d'axe

Partie Puissance : Drive PM340

Dans le cas de figure ou le moteur n'est pas de marque Siemens et que le codeur retourne des signaux ENDAT, il faut ajouter le module ci-dessous

Retour du codeur: Convertisseur codeur SME25 (ENDAT vers Drive-CliQ)

Programmation de la presse

La programmation de la presse se fait par le biais du logiciel MecaMotion. La liaison entre la presse et le logiciel est faite par Ethernet.

À l'aide du logiciel MecaMotion, il est possible d'effectuer les opérations suivantes:

Programmer différents cycles (jusqu'à 254 programmes pièce).

Modifier les paramètres par défaut de la presse.

Réceptionner et visualiser les courbes "Force = f(Position)".

Définir l'affectation des variables utilisateurs aux entrées/sorties (physiques ou Profinet/Profibus).

Comparer les projets en ligne / hors ligne.

Contrôler l'allure de la courbe "Force = f(Position)" par le biais d'une enveloppe.

Visualiser l'avancement du programme pièce en cours ainsi que les valeurs des variables utilisateurs.

Créer des ordres de fabrication et sauver les résultats dans une base de données.

Commander la presse manuellement et exécuter des programmes pièces (mode standalone)

Pilotage de la presse par un automate

Lorsqu'on ne travaille pas en mode standalone, les différentes commandes qui permettent de piloter la presse sont envoyées par un automate programmable (par exemple S7-1500), via une liaison Profinet ou Profibus. Exemple :

Exécution du programme pièce

Définir le mode de pilotage de la presse (manuel ou automatique)

JOG plus et moins (marche par à-coup)

...
