Matériel fourni avec la presse

Scroll Précédent Accueil Suivant Plus

Matériel fourni avec la presse

Dans le tableau 1 ci-dessous se trouve l'ensemble du matériel fourni avec la presse universelle.

Composant

Description

Représentation

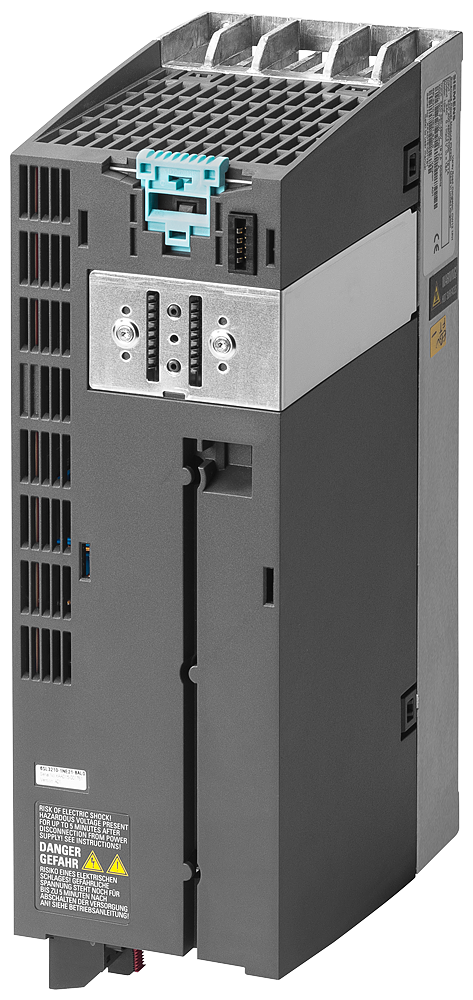

PM340

Drive, partie puissance

PM340

D410-2

CPU pour le contrôle de la presse

D410_2

Carte flash

Carte flash 1GB qui contient le firmware

CarteFlash

Câbles énergie

Câble pour alimentation moteur

CableEnergie

Câble Drive-CliQ

Câble codeur de type Drive-CliQ

CableDriveCliQ

CD-ROM

CD-ROM contenant:



Plateforme MecaMotion pour programmation de la presse

GSD pour insérer la presse dans un réseau PROFINET

Schéma bloc de câblage de la presse (format PDF)



CDROM

Tableau 1: Liste du matériel fourni avec la presse

Options

Dans le tableau 2 se trouve le matériel en option de la presse universelle.

Composant

Description

Représentation

SME25

Convertisseur Codeur EnDat -> Drive-CliQ pour les moteurs qui ne possèdent pas de raccordement Drive-CliQ

SME25

Câble Codeur

Câble pour codeur de type EnDat

CableCodeur

Règle optique

Règle optique pour une mesure linéaire de la position de l'axe

Règle optique 2

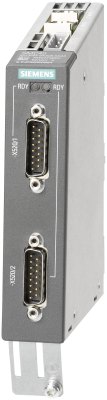

SMC40

Module de traitement de codeur externe ENDAT 2.2 pour la règle optique

SMC40

Tableau 2: Liste du matériel en option
