Instruction "Point d'Arrêt"

Scroll Précédent Accueil Suivant Plus

Instruction "Point d'Arrêt"

Cette instruction est utilisée pour mettre en pause le déroulement du programme pièce lorsque ce dernier est en mode automatique.

Ce n'est pas parce que une instruction "Point d'Arrêt" est insérée dans le programme pièce, que ce dernier va se mettre en pause automatiquement lorsque la presse décode cette instruction. En effet il est possible d'activer et de désactiver ces points d'arrêts à l'aide d'un bit sur le bus Profinet.

En mode automatique, si l'adresse Profinet 240.2 est à l'état SET, alors les différents "Break points" du programme pièce sont activés et mettront le programme en pause lors de leur décodage.

Si au contraire, cette même adresse Profinet (240.2) est à l'état RESET, alors les "Break points" ne seront pas actifs.

Pour pouvoir relancer le programme pièce après un "Break point", il faut mettre à un la sortie Profinet 240.3.

ProgrammeexemplePointArret

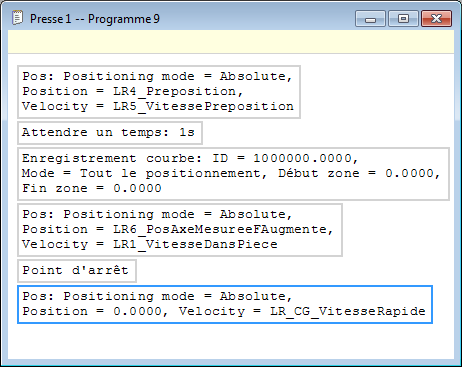

Figure 1: Exemple d'utilisation d'un point d'arrêt
