Enveloppe
L'enveloppe permet de contrôler l'allure de la courbe de force par rapport à la position.
Ajout d'une nouvelle enveloppe
Les enveloppes peuvent être créées dans l'arborescence du projet en faisant un clic-droit sur le dossier "Enveloppe" puis "Ajouter une enveloppe". (voir figure 1)

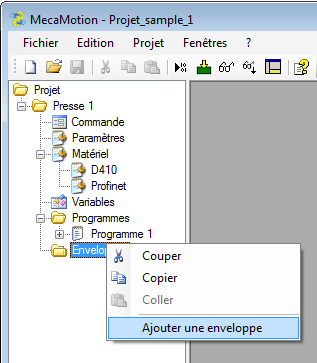

Figure 1: Ajout d'une nouvelle enveloppe
Pour pouvoir placer les objets de l'enveloppe, il est indispensable d'avoir une ou plusieurs courbes force/position de références.
Pour les obtenir, vous devez réaliser des cycles et enregistrer les courbes.
Voir l'instruction "Contrôle enregistrement courbe" pour plus d'informations sur l'enregistrement de courbes.
Vous pouvez visualiser les courbes reçues dans la page "commande". Pour visualiser plusieurs courbes à l'écran, vous devez les sélectionnez en faisant un cliquer-glisser.

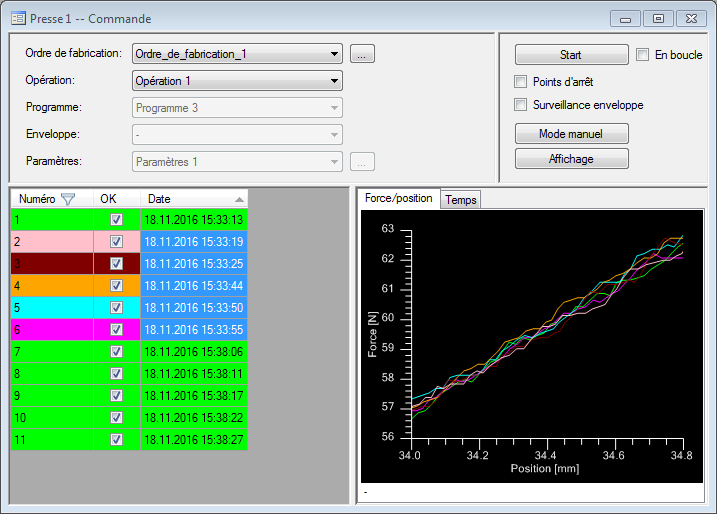

Figure 2: Récupération des courbes de référence
Quand vous avez suffisamment de courbes pour définir l'enveloppe, sélectionnez les dans la liste à gauche, à l'aide de la touche "CTRL" ou "SHIFT". Les courbes sélectionnées vont alors s'afficher de différentes couleurs.
Vous pouvez maintenant faire un clic-droit sur le graphique puis "envoyer vers enveloppe". Vous devez ensuite choisir l'enveloppe vers laquelle vous souhaitez les envoyer.
Placement des objets de l'enveloppe
Ouvrez maintenant l'enveloppe.
Sélectionnez l'objet que vous souhaitez ajouter. Deux types d'objets sont disponibles:
Quadrilatère (vert) / Point de contrôle (jaune)
Il est possible de placer au maximum 8 objets quadrilatères et 8 autres objets. Actuellement les autres objets sont les points de contrôle de force et les points de contrôle de position.
Placez l'objet sur le graphique et dimensionnez le en déplaçant ses points, ses tolérances ou en renseignant manuellement les coordonnées de ses points. (voir Figure 3)

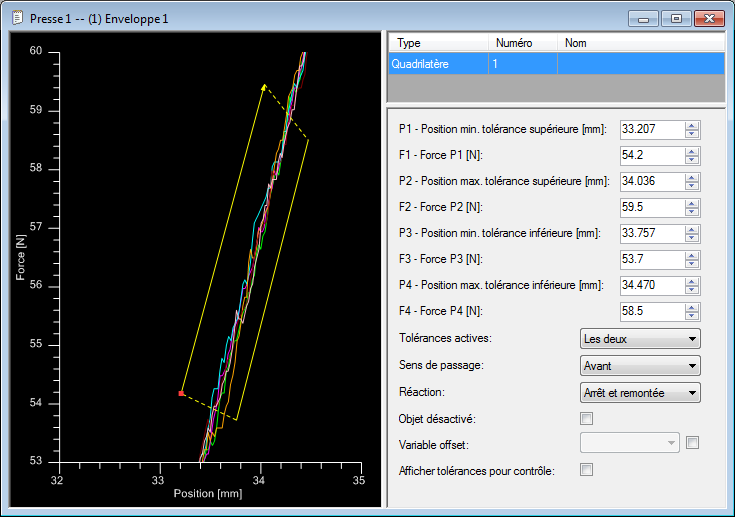

Figure 3: Placement d'un objet de l'enveloppe
Paramètres des objets
Lorsqu'un objet est sélectionné, vous pouvez modifier ses paramètres à droite de la fenêtre (voir figure 3).
Paramètres du Quadrilatère:
•Tolérances actives (inférieur, supérieur, ou les deux)
•Sens de passage de la courbe dans l'objet
•Réaction lorsqu'on dépasse la tolérance (arrêt de l'axe, arrêt et remonté de l'axe en position de dégagement ou continuer le cycle normalement)
•Désactivation de l'objet, si la case est cochée, l'objet ne sera plus traité et il sera grisé sur le graphique
•Ajout d'un offset de position qui permet de décaler les objets de l'enveloppe si la position de départ est différente
•Afficher les tolérances pour contrôle qui permet de retourner avec la courbe, les points de tolérance qui ont été calculés sur un seul objet de l'enveloppe à la fois
Récupération des courbes et des tolérances
Pour vérifier que la courbe est passée à l'intérieur de la tolérance, retournez dans la page "commande".
Important, pour recevoir les courbes de force/position, vous devez créer un ordre de fabrication et une opération contenant le programme et l'enveloppe avec lesquels vous travaillez.
Si vous aviez demandé le retour des tolérances d'un objet, tous les points de tolérance calculés seront affichés en rouge.
En faisant un clic droit sur le graphique, vous pouvez afficher et masquer les objets de l'enveloppe.

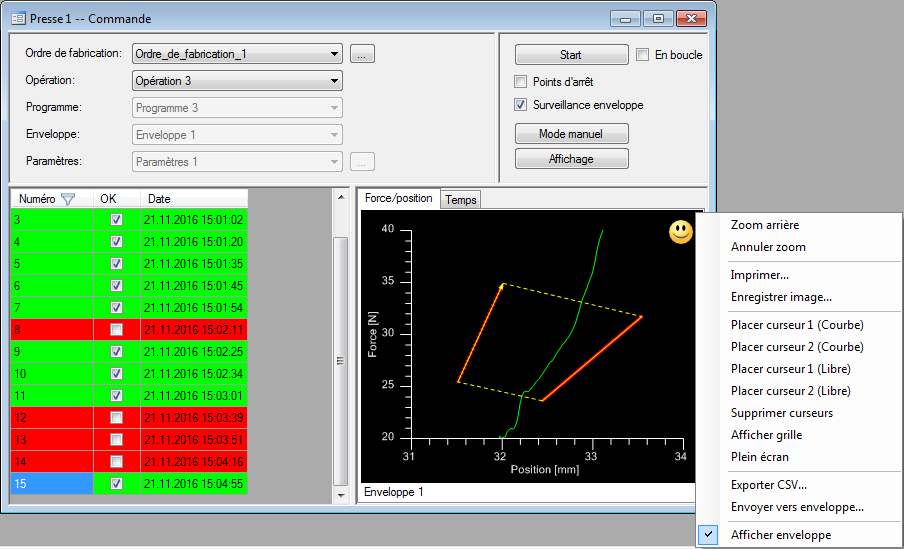

Figure 4: Visualisation de la courbe, objet de l'enveloppe et retour des points de tolérance
Entrées / Sorties PROFINET destinées à l'enveloppe
Sous PROFINET, le byte d'entrée n°241 permet d'indiquer le numéro d'enveloppe que vous souhaitez activer.
Le bit d'entrée n°240.6 permet de valider le numéro d'enveloppe à activer.
Si l'enveloppe est valide, la presse retourne le numéro de l'enveloppe active dans le byte de sortie n°251.
Vous pouvez activer ou désactiver le contrôle de l'enveloppe à l'aide du bit d'entrée n°240.7 (à "1" pour que le contrôle soit actif).
Lorsque vous validez l'enveloppe à activer, si celle-ci n'est pas présente dans le programme pièce, le bit d'erreur n°248.5 passe à "1".
En fonctionnement, si la courbe dépasse une tolérance de l'enveloppe, le bit d'erreur n°248.4 passe à "1".
